开篇提示

从这篇文章起，之后的所以shader编写将会转为HLSL语言，CG已经有点过时了。

高光反射（镜面反射）

镜面反射是指若反射面比较光滑，当平行入射的光线射到这个反射面时，仍会平行地向一个方向反射出来，这种反射就属于镜面反射。
高光可以表示出一个物体表面的光滑程度，越光滑表面高光越强。可以想象一个球，有一个手电筒直接打在球上，球的表面越光滑，高光点越小越集中，越出超漫反射就越严重，高光点就越大。
其中关于高光反射的经验方程是

Lspecular=ks⋅I⋅max⁡(0,V⋅R)nL_{specular} = k_s \cdot I \cdot \max(0, V \cdot R)^n

  • ksk_s: 材质的高光反射系数。
  • II: 入射光强度。
  • VV: 从顶点指向摄像机的单位向量（View Vector）。
  • RR: 光线在表面的单位反射向量（Reflection Vector）。
  • nn: 高光指数（Shininess），控制高光的“紧凑”程度。nn 越大，高光点越小、越锐利。
    Tis:高光指数可以表现未一个材质的光滑度（gloss）。

反射向量 RR 的计算公式：

R=2(N⋅L)N−LR = 2(N \cdot L)N - L

（其中 NN 为表面法线，LL 为指向光源的单位向量）
接下来我将演示如何推导出R（反射向量），在Unity中关照方向是从光照点指向光源

反射向量 RR 的计算公式疑点讲解：

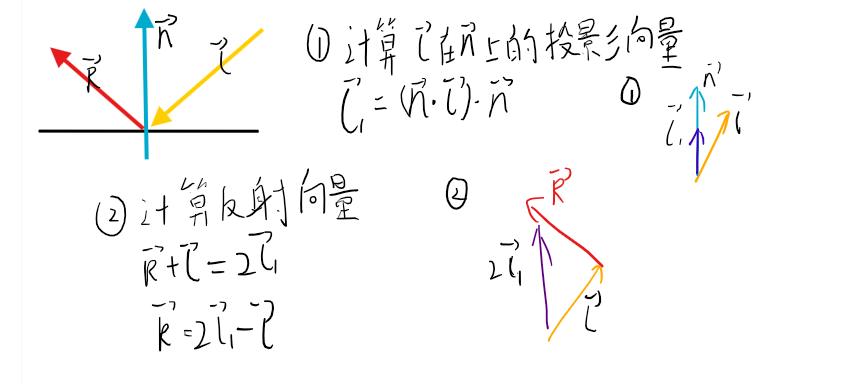

为什么想到用投影向量？根据镜面反射的定理，反射光向量和光线向量的模长一定，根据公式反推使R向量加上L向量就可以得到一个未知的向量L1，观察形式可知是投影向量。

高光反射的经验方程理解

经验公式描述了这么一个经验现象，把光想成一条条的向量，经过反射之后只有和v重合的可以被看到，经验公式通过计算V和L的夹角（通过点积cos）当夹角为0是点积的结果为1，那么不是一的呢？任何小于一的数都会被指数函数无限缩小就表现为光线迅速减弱，max⁡(0,V⋅R)n\max(0, V \cdot R)^n不要忘记还有n。

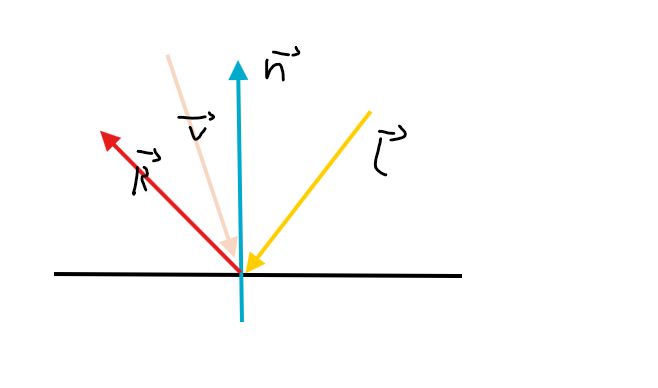

下面给一个示意图

效果分析

那么就想上面说的高光反射的效果会让物体有一个高光点，来看一下shader编写中的公式形式

cspecular=(clight⋅mspecular)⋅max⁡(0,v^⋅r^)mglossc_{specular} = (c_{light} \cdot m_{specular}) \cdot \max(0, \hat{v} \cdot \hat{r})^{m_{gloss}}

我们需要物体颜色，光照颜色，观察方向的向量，反射向量，和一个Gloss（通常是自己定）

Shader编写

和漫反射一样，高光的光照模型也有逐顶点和逐像素两种方式，具体差别和漫反射一样，可以翻看一下漫反射那节

[title] [lang:Shaderlap] [url] [link text] [additional options]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
Shader "Unlit/Blinn-Phong_URP"
{
    Properties
    {
        _Color("Base Color", Color) = (1,1,1,1)
        _Specular("Specular Color", Color) = (1,1,1,1)
        _Gloss("Gloss/Shininess", Range(1,256)) = 20
    }

    SubShader
    {
        Tags { "RenderType" = "Opaque" "RenderPipeline" = "UniversalPipeline" }

        Pass
        {
            // 修改为 URP 的前向渲染标签
            Tags { "LightMode" = "UniversalForward" }

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            // 包含 URP 必要库
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"

            struct Attributes
            {
                float4 positionOS : POSITION;
                float3 normalOS : NORMAL;
            };

            struct Varyings
            {
                float4 positionCS : SV_POSITION;
                float3 positionWS : TEXCOORD0;
                float3 normalWS   : TEXCOORD1;
            };

            CBUFFER_START(UnityPerMaterial)
                float4 _Color;
                float4 _Specular;
                float _Gloss;
            CBUFFER_END

            Varyings vert(Attributes input)
            {
                Varyings output;

                // 获取世界空间位置和裁剪空间位置
                VertexPositionInputs posInputs = GetVertexPositionInputs(input.positionOS.xyz);
                output.positionCS = posInputs.positionCS;
                output.positionWS = posInputs.positionWS; // 关键：计算光照需要它

                // 获取世界空间法线
                output.normalWS = TransformObjectToWorldNormal(input.normalOS);

                return output;
            }

            half4 frag(Varyings input) : SV_Target
            {
                // 1. 获取主光源数据 (URP 标准写法)
                Light mainLight = GetMainLight();
                half3 lightDir = normalize(mainLight.direction);
                half3 lightColor = mainLight.color;

                // 2. 准备向量
                half3 normal = normalize(input.normalWS);
                // 使用世界空间坐标计算视线方向
                half3 viewDir = normalize(GetWorldSpaceViewDir(input.positionWS));
                half3 relfect = 2*(dot(normal, lightDir))*normal - lightDir;

                // 3. 计算漫反射 (Lambert)
                half3 diffuse = _Color.rgb * lightColor * saturate(dot(normal, lightDir));

                // 4. 计算高光
                // 注意：pow 的输入需要大于 0
                half specData = saturate(dot(viewDir, relfect));
                half3 specular = _Specular.rgb * lightColor * pow(specData, _Gloss);

                // 5. 组合结果
                return half4(diffuse + specular, 1.0);
            }
            ENDHLSL
        }
    }
}

半角向量优化（Bilnn-Phone）

先看公式吧
cspecular=(clight⋅mspecular)⋅max⁡(0,n^⋅h^)mglossc_{specular} = (c_{light} \cdot m_{specular}) \cdot \max(0, \hat{n} \cdot \hat{h})^{m_{gloss}}其中H的计算公式为
h=v+l∣v+l∣h = \frac{v + l}{|v + l|}​
下面我们来讲解这个公式的由来

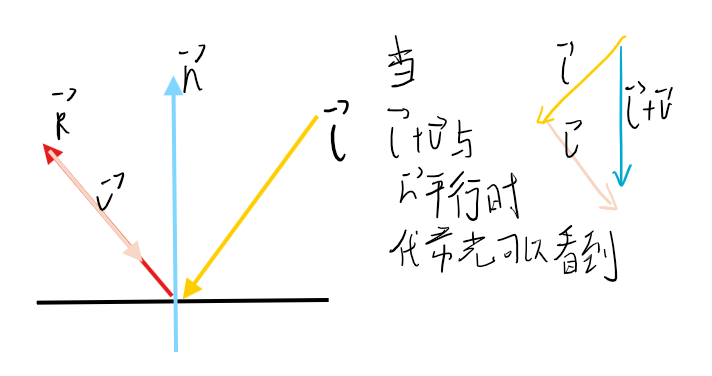

先看这个特殊情况光正好可以被看到你就会发现这时候L向量和V向量相加得出的新向量与N向量重合（微面元理论），这时候这个新向量就代表了V和L向量的角平分线所在的线段，所以叫半角向量。

这样计算的优点是Phong 模型在计算 V⋅RV \cdot R 时，如果观察角度大于 90 度，点积会迅速变为负数，导致高光在边缘处戛然而止。
而在 Blinn-Phong 中，因为 HH 是平分线，N⋅HN \cdot H 的夹角增加速度比 V⋅RV \cdot R 慢（大约是一半）。这使得高光带的衰减更加柔和，能更真实地模拟金属或塑料在边缘处的漫射高光。
对比Phong性能优势

步骤 Phong 模型 (反射向量 R) Blinn-Phong (半角向量 H)
几何逻辑 计算 LL 关于 NN 的对称向量 RR 计算 LL 和 VV 的角平分线 HH
计算开销 2(N⋅L)N−L2(N \cdot L)N - L (包含较多乘法) (L+V)/length(L + V) / \text{length} (加法为主)
性能优势 必须针对每个顶点/像素重新计算 RR 若光源和相机无限远，HH 是常数
在代码实现上其实很明了了
[title] [lang:Shaderlap] [url] [link text] [additional options]
1
2
3
4
5
half3 relfect = 2*(dot(normal, lightDir))*normal - lightDir;
half specData = saturate(dot(viewDir, relfect));
//去掉reflect的计算替换为
half3 halfvector = normalize(viewDir+lightDir);
half specData = saturate(dot(normal, halfvector));

疑点解析

为何还有混合Lambert光照的效果？单单从代码上理解没有这一部分，物体将只有高光点，就像是被聚光灯照到了一样不符合平行光照的效果。
从模拟现实的方面添加混合是为了更加贴近现实中的物体受光感
当光线照射到非金属（电介质）表面时，会发生两种物理现象：

  • 折射与散射（Lambert 部分）：光线进入物体表面内部，经过多次碰撞后随机散射出来。这部分光失去了方向性，形成了我们看到的“底色”（Diffuse）。
  • 表面反射（高光部分）：光线直接从表面弹射走。这部分光保留了光源的颜色和方向感，形成了“亮点”（Specular）。
    如果没有 Lambert，物体看起来就像一个透明的玻璃球或纯黑的金属壳；如果没有高光，物体看起来就像粗糙的石灰粉末。混合两者，才能让物体看起来像“有涂层的实体”。
