开篇提醒
如果你对纹理相关的知识还不熟悉,建议查看实时渲染第四版的第六章,或者我之后会写的纹理相关文章,这里只针对如何实现法线映射和视差映射做讲解。
法线贴图和深度贴图
法线贴图是一张存储了模型切线空间下法线向量信息的贴图,而深度图就是存储了模型深度的信息。
这些信息就被我们利用算法计算出正确的法线,然后利用法线来计算光照模型。
视差映射配合法线贴图的原理

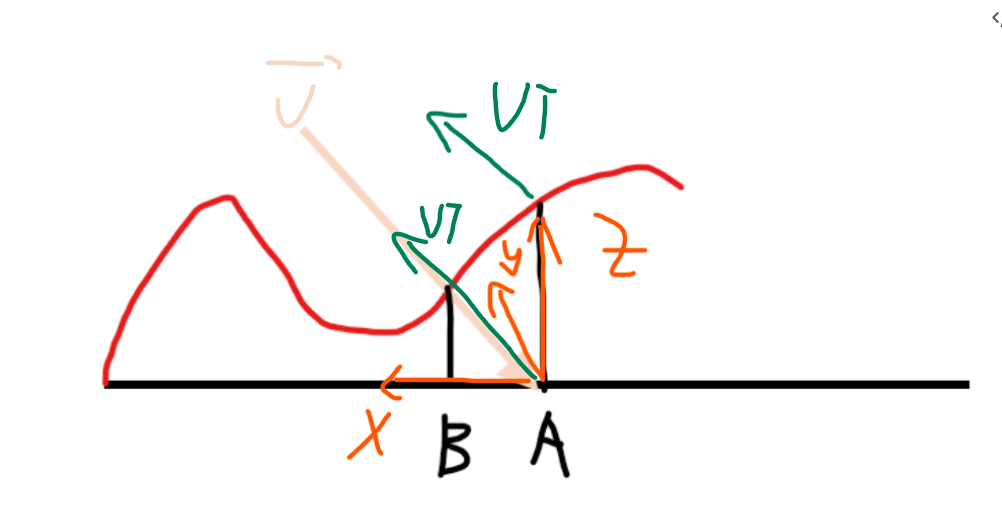

黑色是物体的实际表面,红色表示高度贴图表示的值。
有一个重点就是理解法线贴图的值在哪里?图上有A和B的两点表示在物体实际表面上的点,A和B点可以构建出切线空间,就是法线和切线和副法线为基向量构成的(橙色坐标系是A的切线空间),那么这个橙色的坐标系中有一个绿色的向量和红色的表面是垂直的,这个绿色向量计算法线贴图存储的信息。
当我们的着色器计算时计算到A点,获得A点的UV坐标。
那么我们就可以知道如果我的向量(切线空间下的视角方向向量),我希望它看到的颜色应该是在B点采样出的法线向量计算出的光照模型,那么我就需要得到一个偏移向量来从A点的UV坐标偏移到B点,来采样。

法线映射和视差映射的推导
法线贴图信息的利用
我们已经知道法线贴图的信息是存储在切线空间下的,那么 我们的计算需要统一坐标空间,就延申出两种思路,一种是把切线转到世界空间,一种是把世界转到切线空间,我们来看一些对比图
| 特性 | 方法一:世界/模型转切线 | 方法二:切线转世界/模型 |
|---|---|---|
| 核心操作 | 把 L 和 V 变换到切线空间 |
把采样出的 N 变换到世界空间 |
| 重计算在哪里 | 顶点着色器 (变换L/V) | 片元着色器 (变换N) |
| 片元负担 | 低 | 高 (需矩阵乘法,可能需正交化) |
| 法线输出 | 仅用于本物体本帧光照 | 可写入G-Buffer,全局可用 |
| 管线适配 | 传统前向渲染 | 延迟渲染、任何需要世界法线的管线 |
| 与视差映射配合 | 天然完美配合 | 需要额外的空间逆变换,较繁琐 |
| 两种方法并无优劣看那种合适就可以,后续采用方法二计算。 | ||
| 转换矩阵: |

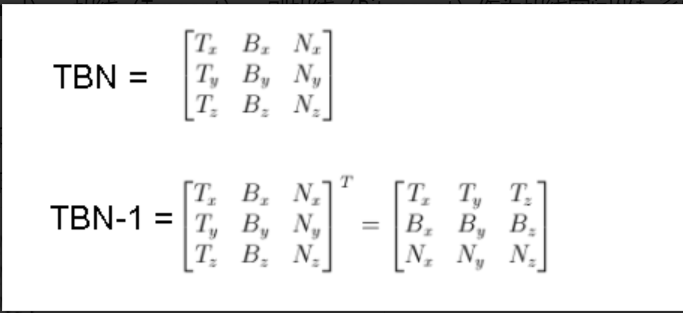

- 切线空间到世界空间的转换矩阵为一个3×3的旋转矩阵,一般称为TBN矩阵
- 世界空间到切线空间的转换矩阵为上述TBN矩阵的逆矩阵,因为是正交矩阵,所以逆矩阵就是它的转置矩阵
Tip:关于这里是怎么推导的请期待后续文章,这里不过多演示

深度贴图利用
深度图主要存储了模型深度值,配合法线贴图使用。深度图的使用是用来计算偏移值。
如何计算偏移量
前提我们所以的计算都是在切线空间下的,切线空间可以理解为一个点的局部坐标。
当我们计算A点时,我们可以得到的切线空间下的向量,为了方便计算我们就假设

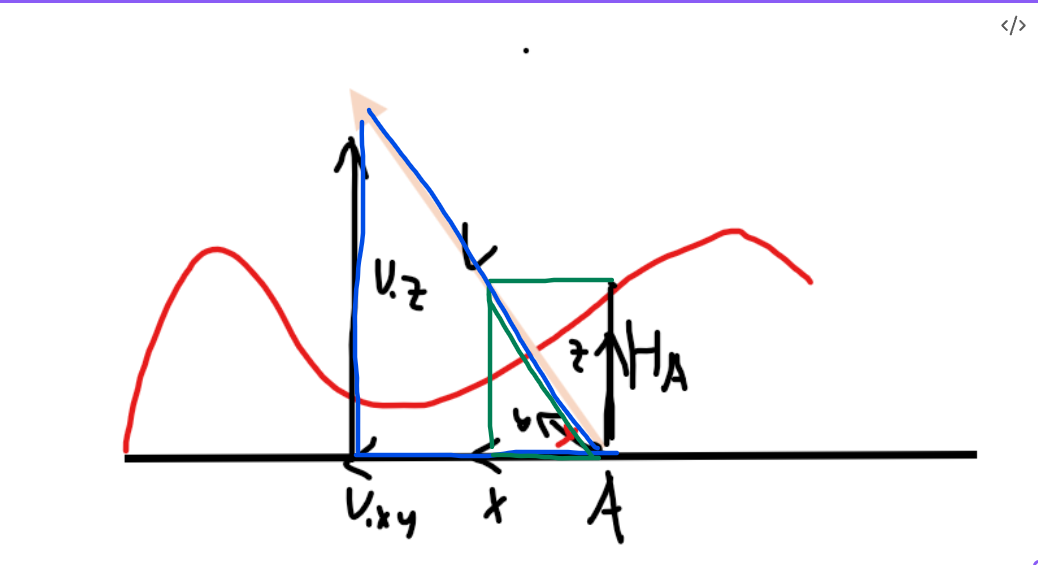

和A点的X轴在同一平面(xAz)上,去掉y轴,这时候分解向量为和我们又已经知道了的深度信息,可以构建出绿色和蓝色的相似三角形。
由于相似三角行成比例就有
代入我们的变量,就得到了关键等式:
我们想要的是偏移向量 Offset,它不仅有大小,还有方向。它的大小可以这样解出
那么方向呢?视线在切线平面内的投影方向 V_xy,就是我们偏移的方向。把 Offset 向量表示为

Shader实现
实现分析
我们已经知道了如何求的偏移量的公式,得到的偏移量其实一个二维向量,用偏移量加上现在的UV坐标,得到的偏移UV坐标就是我们采样颜色贴图,和法线贴图来计算光照模型用的UV坐标。
1 |
|
疑点解析
为什么得出来的偏移向量可以直接作用到现在在计算的点的UV坐标上?
UV 展开 = 切线空间的 2D 投影,UV图上存储了模型的顶点信息
当你对一个模型进行 UV 展开时点的切线空间存储了信息:
- U 方向 = 切线空间的 X 轴(切线 Tangent)
- V 方向 = 切线空间的 Y 轴(副法线 Binormal)
-
- 表面法线 = 切线空间的 Z 轴(法线 Normal)
o.viewdirTS = mul(viewdirWS,TBN); 为什么就是乘以逆矩阵?
先来理解mul函数的性质
| 写法 | 数学含义 | 维度要求 |
|---|---|---|
mul(vector, matrix) |
行向量 × 矩阵 | vector 是行向量 (1×N) |
mul(matrix, vector) |
矩阵 × 列向量 | vector 是列向量 (N×1) |
mul(matrixA, matrixB) |
矩阵 × 矩阵 | 标准矩阵乘法 |
| 而且因为 TBN 是正交矩阵(逆=转置),所以成立,感兴趣可以自己试试,这里不过多介绍 |
